Modellprüfsysteme, die auf dem SOP gefahren werden können:
Last: 1 – 50 N
Reibungszahl: f = 0,5 bei 50 N Last
Verschleiß: 0,01 – 1 mm (optional)
Versuchsdauer: 60 s – 100 h
Drehrichtung: links oder rechts
Ausgänge: Last, Drehzahl, Reibkraft, 3 x analog 0 – 5 V
Optische Anzeige: Messuhr 1/100 mm
Messung: trocken oder mit Schmierstoff
Prüfbare Werkstoffe: Metalle, Gleitlacke, Polymere, Elastomere, Duroplaste
Gewicht: ca. 50 kg

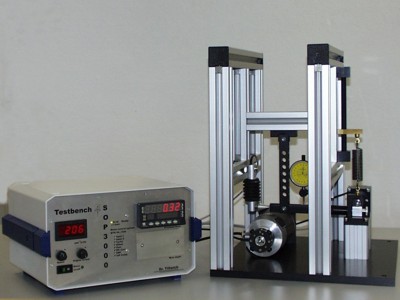

Beschreibung des Prüfsystems:
Der Zylinder (Oberprobe) wird in einer Spannzange befestigt und mit einem Motor angetrieben.
Die Unterprobe (Platte 12,7 x 8,7 mm) wird über eine Zugfeder gegen die Oberprobe gedrückt. Der Unterprobenhalter wird durch die Reibkraft gegen einen Kraftsensor gelenkt, dessen Signal aufgezeichnet wird.
Als Option kann der Verschleiß der Reibungspartner von einem induktiven Wegsensor gemessen und aufgezeichnet werden.
Prüfstandsteuerung:
Die Prüfstandsteuerung wird vollständig per Software durch einen PC mit analogen und digitalen Schnittstellen ausgeführt.
Zur Steuerung des Prüfstands werden die Versuchsdauer sowie die Gleitgeschwindigkeit und die Last vorgegeben.
Während der Messung wird online ein Diagramm mit der Reibzahl und optional der Verschleißtiefe angezeigt.
Das Prüfergebnis wird zur weiteren Auswertung gespeichert.

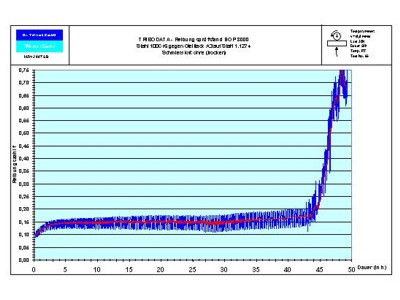

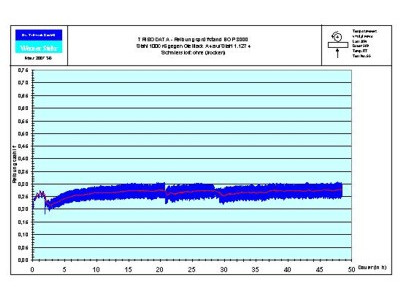

Versuchsprotokolle
